上裝結構及性能

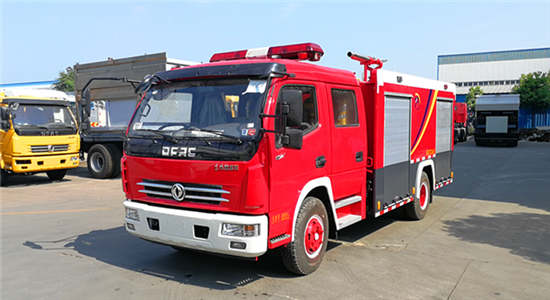

1、駕駛室

結    構：四開門整體平頭雙排駕駛室，全鋼框架焊接結構。后排座位后有空氣呼吸器固定架3具。

座位設置：前排2人，后排3人。

翻    轉：雙油缸液壓翻轉機構。

設    備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器控制開關及指示燈、側照明燈開關等。

警    燈：駕駛室頂靠前部安裝有長排警燈。

2、載液罐

容量： 3800kg

材質：碳鋼板（Q235A）經防腐處理。

結構：焊接式結構，內設防蕩板，格間留有人孔，符合國家標準。前后封板、兩側壁板、隔板、防蕩板均設有可增加強度的梯形折筋。

※ 1 個 入 口 孔 ， 帶 快 速 鎖 緊 及 開 啟 裝 置

※ 1 個 液 位 指 示 器

※ 1 個 排 污 口 ， 手 動 閥 控 制

※ 進 入 液 罐 的 內 注 水 管 管 徑 為 Φ 50mm

3、消防泵

機械密封，活塞式引水

型 　 號：         CB10/30型消防泵      流 　 量：         30L/s

壓 　 力：         1.0MPa                    1分鐘真空度下降值：≤2.6kPa

最大真空度：        ≥85kPa                 引水時間：          ≤30s（吸深7m時）

安裝形式：          后置式

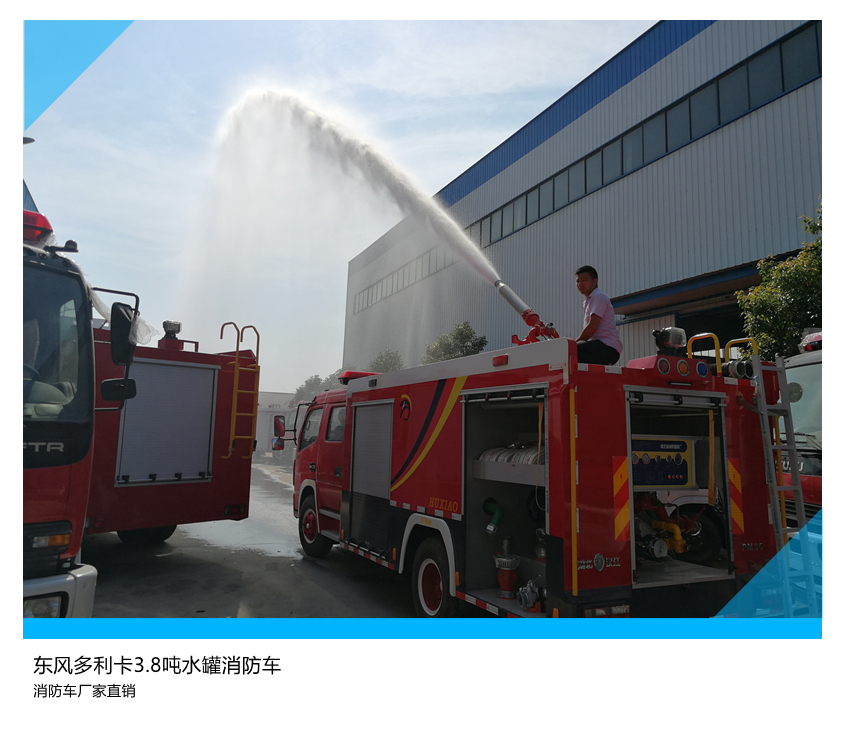

4、消防炮

 型號：        PS30-50D型消防水炮

流量：        30L/s          壓力：        ≤1.0MPa

射程：        水≥55m      回轉角度：    水平360°

俯仰：        -30°～70°   操作方式：    手動

5、管路系統

（1）、進水管路：

內進水管路：1個Φ100mm的后進水，由罐體進入消防泵，裝1只DN100手動蝶閥控制，連接液罐與水泵。

外進水管路：在水泵兩側各設1個Φ100mm外進水管路，管牙接口（悶蓋密封），泵兩側引水。

（2）、出水管路：

水泵兩側各設1個DN80手動球閥控制的出水口(內扣式接口）；

1個Φ80mm的炮管路，采用Φ80mm撓性接頭，并用DN80手動球閥控制。

（3）、注水管路：

外注水管路：車廂左右兩側各設有1個Φ65mm接口的外注水管路，可通過消防栓及外接水源向罐內注水，罐內管路為Φ80mm，管路為上翻式結構，接口為內扣式接口，并裝有悶蓋。

內注水管路：泵房內設置1個Φ50mm內注水管路，可通過水泵向罐內注水，裝1只DN50手動球閥控制。

（4）、放余水管路：

為保護水泵及各球閥，在水泵及球閥的最低處加裝放余水閥。

（5）、 冷卻水管路：

為使取力器在工作中能正常運行，配有與進出水管路連通的冷卻水管路及控制閥。

6、取力器

型    式：夾心式

操    縱：電磁閥、氣動控制，控制位置位于駕駛室內儀表盤處，并設有指示燈,可表示取力器的接合、分離狀態

冷卻方式：強制可調式水冷。冷卻開關位于泵房內進出水管路上

潤滑方式：飛濺式油潤滑

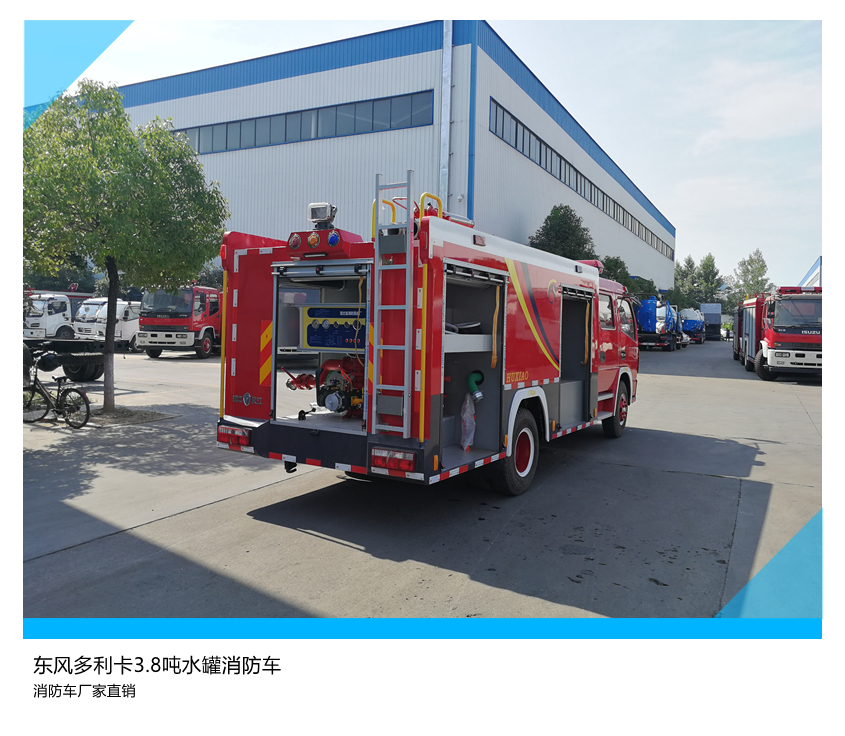

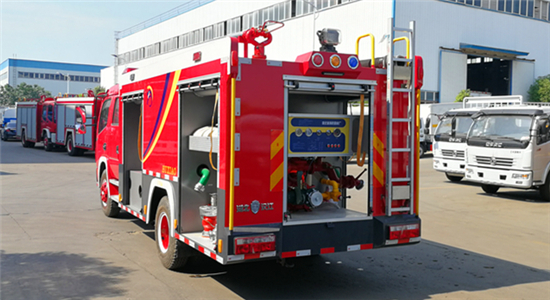

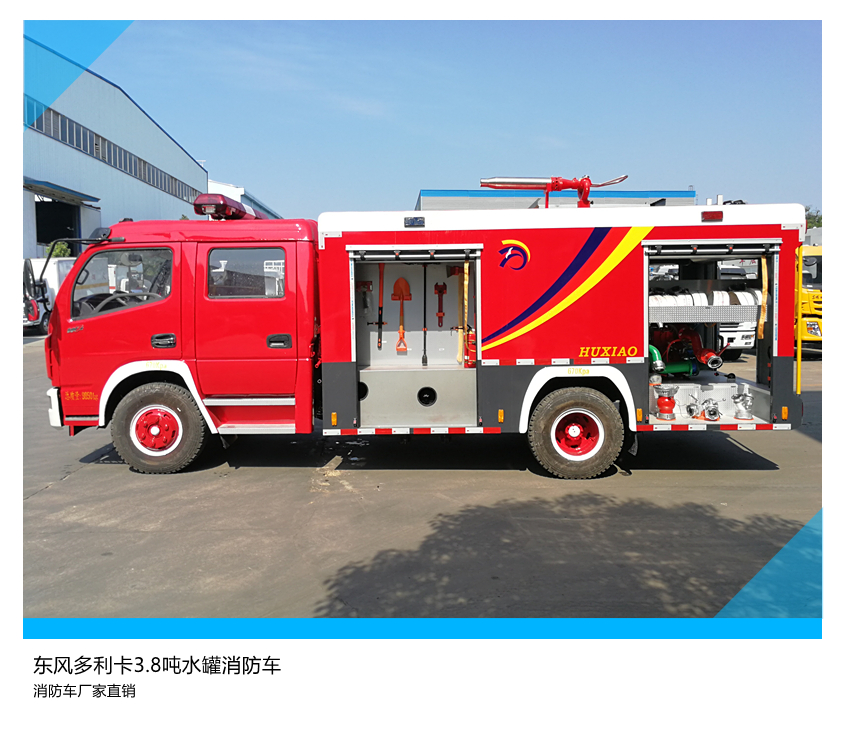

7、器材箱及泵房

材質：蒙皮及主骨架采用優質鋼板與“車用型鋼”，內部器材架采用鋁合金型材，內飾底板采用花紋鋁板。同時，蒙皮與主骨架采用磷化處理工藝后噴漆，增強防腐能力。

結構：蒙皮與主骨架為焊接結構，內部器材架為鋁合金型材專用連接件結構，器材放置空間充足。適當位置采用旋轉架等方式，保證器材便于取用。

卷簾門：器材箱左右兩側及泵房左右后三側都采用帶鎖卷簾門，把手和鎖堅固耐用，不宜變形。均經過水淋密封性能試驗，防雨密封性能良好。

車頂護欄：采用欄板式。

8、附加電器系

駕駛室頂部前端為紅色長排警燈；

車頂前后配有24V、60W火場照明燈各1只；

車輛兩側上方各配有側照明燈及爆閃燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房內均裝有照明燈，并符合GB4785規定。

警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。

附加儀表、開關集中布置在控制面板上，利于操作。

儀表板上設備：液位表、轉速表、壓力表、真空表、器材箱燈照明開關等（儀表板設于泵房內）。

9、隨車器材及器材布置原則

隨車器材：見附表《隨車器材配備表》

器材布置原則：

站在地面或踏板上1至2個動作內取用任何器材

器材布置緊湊、裝夾牢固，取用方便

使用防銹、防振、防脫落、防劃傷的專用夾具固定器材

表中所有器材

10、總體技術要求

整車油漆采用國產優質油漆；

所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志；

整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定；

整車性能符合GA39.4-92《水罐消防車通用技術條件》的規定；

整車外觀美觀大方，平整度符合GA39.4－92《水罐消防車通用技術條件》的規定；

消防泵性能符合GB6245-2006《消防泵》的規定

整車外廓尺寸、軸荷及質量應符合GB1589-2004《道路車輛外廓尺寸、軸荷及質量限值》的規定

整車外部照明和信號裝置應符合GB4785-2007《汽車及掛車外部照明和信號裝置的安裝規定》的規定

所有粘接、焊接牢固，光潔，平整；

車頂設有防護欄板、防滑花紋板；

車輛后尾部右側設有鋁合金制作的上下人梯；
