中華人民共和國成立后,中國的消防工作開始在消防系統和消防設備建設中崛起。聯合卡車不僅致力于物流業,也為消防業做出了貢獻。聯合卡車智能多功能城市的主戰。消防車模塊化設計理念的重心低穩定性和美觀性也有了很大的提高。我在這里。消防車機艙獨立乘員艙采用室內設計,具有視覺和聽覺提示功能,為消防人員提供綜合保護。
車輛可裝載9噸水,200升A類泡沫,800升B類泡沫,具備綜合性火災撲救能力。車輛還配置電動牽引絞盤,7米LED升降照亮燈,多用途器材箱。整車除火災撲救外,還具有搶險救援功能。

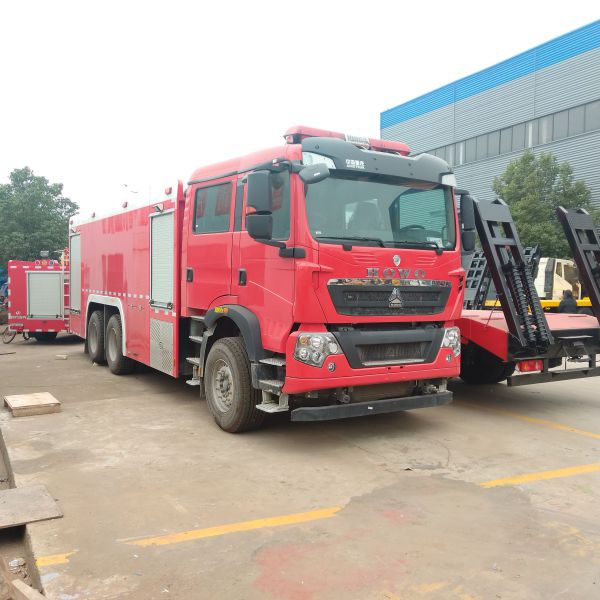

城市主戰消防車整車參數
1.1外形尺寸:長×寬×高:10410×2540×3680
1.2滿載允許總質量:27000
1.3整車整備質量:15000
1.4乘員人數(含駕駛員)(人):6
1.5最大功率(kW):335
底盤
1.1驅動形式:6×4
1.2駕駛室:平頭單排、可翻轉式
1.3乘員室:原車單排+獨立乘員室
1.4軸距:4500+1350
1.5安裝限速裝置,最高車速不得超過90Km/h;
1.6發動機:六缸直列渦輪增壓中冷柴油發動機
1.7發動機功率:335kW
1.8排放標準:國VI
1.9離合器:雙片式
1.10取力器:原車全功率取力器
1.11變速箱:全自動智能,16個前進擋,4個倒擋
1.12制動方式:盤式制動,排氣制動
1.13其他:配置前輪盤式制動器、ABS(防抱死制動系統)和EBS(電控制動系統)
1.14車輛改裝后須提供工信部公告以確保車輛能正常上牌(投標時需提供承諾函)。
駕駛室及乘員室
1.1結構:可翻轉駕駛室。
1.2座位設置:駕駛室1+1人,獨立乘員室4人
1.3獨立乘員室:
1.3.1框架:采用高強度型材和LF2防銹平鋁板和花紋鋁板,使用高強度粘結膠連接
1.3.2內飾:地板為陽極化處理的花紋平鋁板,墻壁和車頂鋪有阻燃內飾材料,并且用裝飾用鋁型材壓條固定
1.3.3車門:豪華全景玻璃門結構,美觀大方
1.3.4空調:直流整體式冷暖
1.3.5座椅:乘員室可并排乘坐四名消防戰斗員,座椅背后設有4具空氣呼吸器架。座椅均配備安全帶。
1.3.6其他:乘員室設有方便戰斗員上下的門梯及扶手(帶夜間上車照明)。配備有與駕駛室通話的對話裝置。
水泵
1.1壓力/流量:1.0MPa/80L/s
1.2最大真空度:85 kPa
1.3引水時間:≤100s
1.4最大吸深:7 m
1.5泡沫比例混合:3%、6%
滅火系統
1.1吸水管路:泵房后部設有2個帶蝶閥的DN150吸水口,配有濾網及悶蓋。一個帶蝶閥的DN150進水口,用于與水罐相接。管路適當部位設有專用橡膠彈性連接裝置;
1.2出水管路:車身兩側各設有2個DN80常壓出水口;由水泵至水罐有一由DN65球閥控制的罐注水管路,中間有橡膠連接區段;
1.3炮管路:通過水罐到罐頂有一個DN125的炮管路,中間有一個DN125的碟閥和專用橡膠彈性連接裝置;
1.4放余水管路:在管路和水泵最低處方便操作部位設有放余水旋塞,需要時可快速放凈系統中的余水;
消防炮
1.1流量:1.0MPa/60L/s
1.2射程:水60m泡沫50m
1.3回轉角度:水平:360°俯仰回轉角:-10°~+70°
1.4控制方式:手動
液罐
1.1容量:水:9000泡沫:3000
1.2材質:PP-C高分子材料,底板、側板25mm,前后封板、頂板20mm,其余15mm
1.3結構:整體式副加梁結構,液罐與附梁采用彈性支撐柔性聯接,液罐內設有橫向和縱向防蕩板
1.4設備:2個入口孔、2溢流裝置、2個液位傳感器、2個帶DN50閥門的排污口、4個注水口(二合一串頂式)。
1.5技術要求:符合GB7956.3-2014中4.4.3的有關規定。
副大梁
結構特點:采用優質型鋼焊接而成,兩縱梁間由若干橫梁等強度聯接。副大梁與上裝間采用支座高強度螺栓聯接,保證了原車大梁的受力均勻,提高了大梁的使用壽命,減少了上裝部件由于扭曲而造成的變形。

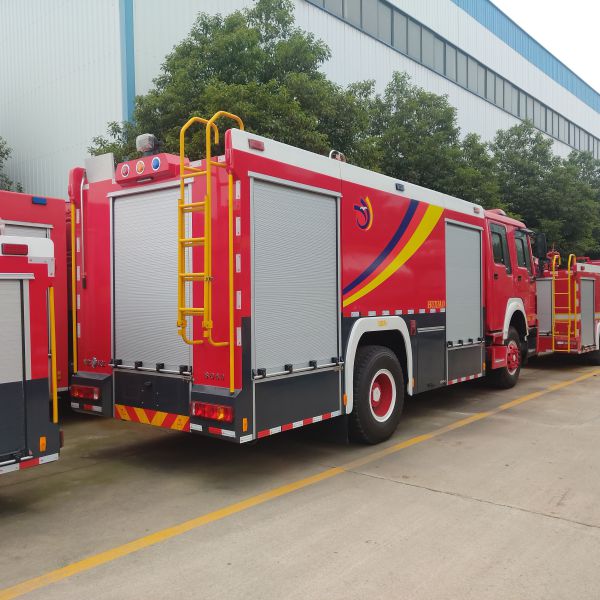

器材廂及泵房
1.1材質:鋁型材。
1.2結構:分體式焊接結構,器材箱在前,泵房在后;骨架為6061優質鋁合金型材,外蒙板為3003H24大紅彩鋁板,底板及內飾板均采用陽極化處理的LF2防銹平鋁板。鋁合金平鋁板通過高粘接強度密封膠與骨架相連。車頂采用防滑大花紋鋁板粘接。
1.3器材廂門及泵房門:器材廂及泵房?jī)蓚?cè)采用輕型優質鋁合金卷簾門,后泵房門為大翻門,輕便可靠。卷簾門采用拉桿式,啟閉輕便靈活,密封性好,具有防水、防塵功能。門上各設有一把門鎖,所有卷簾門可通用一把鑰匙開啟。泵房后部設置鋁合金上翻門,采用氣彈簧助力,帶鎖。
1.4內部結構:內骨架為采用鋁型材搭接技術,能最大限度地提高空間利用率和可變性,該結構從空間的利用率,外形的美觀,適當位置可采用抽拉板和旋轉開啟架等方式。

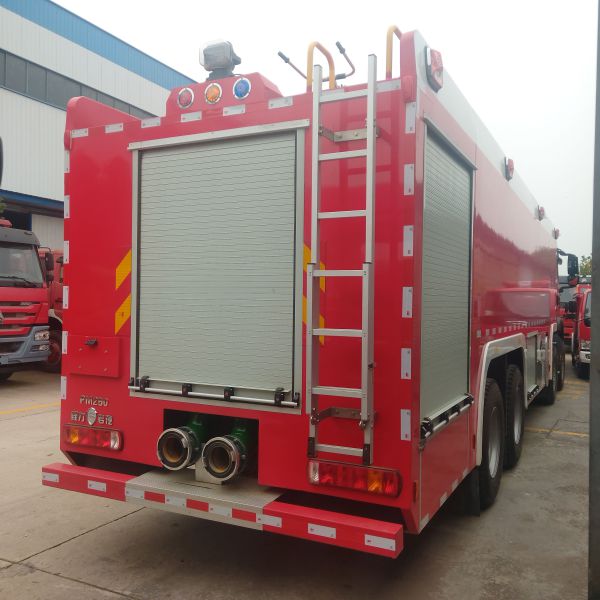

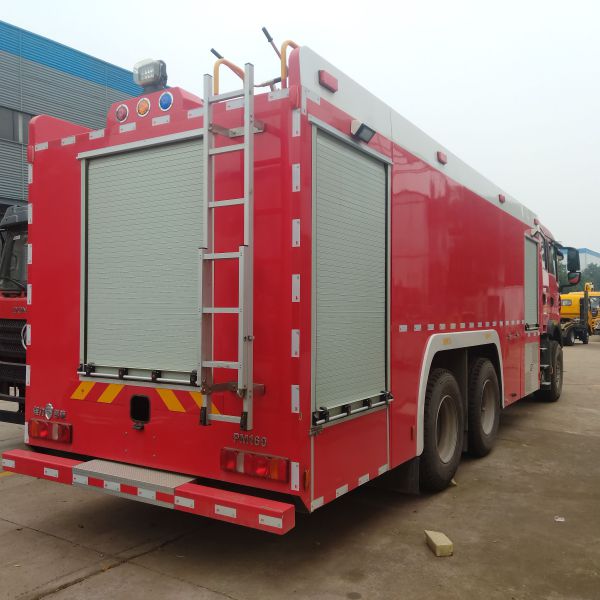

1.5后爬梯:在泵房后部右側設置一個高強度鋁合金爬梯;下翻式結構扶手和梯蹬均帶有防滑紋理,方便人員攀爬上下車頂。
腳踏板
1.1位置:在卷簾門下方。
1.2材質:高強度鋁型材,兩端塑料堵頭采用模具成型,集成閃爍警示燈;
1.3結構:采用彈簧加卷簾門鎖緊,安全可靠(靜載荷150kg)。
儀表板及板上設備
1.1駕駛室
取力器掛檔開關
1.2泵房室
功能開關:總電源開關、引水開關、罐出水開關、罐注水開關、炮噴射開關、照明燈。
1.3儀表:壓力表、真空表、顯示屏(可顯示液位、水溫、油溫、轉速等)
電氣系統
1.1滅火控制系統:泵房尾部上翻門內設置滅火系統控制箱,控制箱上設有主控液晶屏、泡沫比例混合器控制面板、真空表、壓力表以及各種氣控閥控制按鈕及指示燈等。
1.2警燈及警報系統:駕駛室頂部安裝有紅色長排警燈,器材箱兩側頂部各安裝三個頻閃燈,配置100W警報器及警燈警報控制系統。
1.3車箱外照明:車箱兩側頂部安裝有LED側照明燈;車頂后部安裝一個24V、35W、LED全方位遙控搜索燈,可調節照明角度,用于車后照明。
1.4車箱內照明:器材箱卷簾門軌道內側設置高亮度LED燈帶,保證取放器材時的箱內照明。在上裝總電源打開的情況下卷簾門開啟后自動照明。同時在駕駛室內設有卷簾門未關閉指示燈,便于駕駛員掌握箱門開閉情況。
1.5安全信號指示燈:車輛兩側下部安裝側標志燈,后部安裝示廓燈,車輛后部安裝有原車尾燈;翻踏板前后安裝有黃色警示燈。
1.6駕駛室內電氣面板:駕駛室中控面板上設有上裝電氣控制區,分別設有上裝電源總開關、箱外照明開關、卷簾門未關閉報警燈、自動充電裝置未脫離報警燈等開關和指示燈。
1.7倒車影像系統:安裝360°行車記錄儀(內存不小于32G)和倒車?yán)走_(dá),駕駛室內設置有7寸顯示屏。
1.8自動充電裝置:器材箱左側安裝有自動充電裝置,市電供電,發動機啟動時自動脫離。
1.9上裝電氣要求:所有上裝電路為獨立式附加線路,并設有過載、過流保護。
整車涂裝
1.1駕駛室和上裝外表面:R03消防紅
1.2附加梁:黑色
1.3車箱內部及翻踏板內表面:保持鋁板或型材原色
1.4其他保留原色區域:卷簾門、車頂護欄、后爬梯、底盤保險杠、輪罩等。
隨車文件
1.1.整車操作使用維護說明書(中文)
1.2.底盤使用說明書(中文)
1.3.底盤操作維修手冊(中文)
1.4.底盤質量保修卡
1.5.底盤合格證、整車合格證、3C標識
1.6.發動機號碼拓印件
1.7.底盤號碼拓印件
1.8.隨車器材清單
1.9.消防車跟蹤服務卡
1.10.消防車交接清單
總體技術要求
1.1所有操作開關、儀表、器材架及車輛均有中文標識的銘牌標志及相關使用注意事項說明,所有的標志采用永久性加固黏貼。
1.2整車性能符合GB7956.1《消防車通用技術條件》和GB6245《消防泵》的規定。
1.3消防車符合GB7956.3《泡沫消防車》的規定。
1.4整車外廓尺寸、軸荷及質量符合GB1589《道路車輛外廓尺寸、軸荷及質量限值》的規定。
1.5整車外部照明和信號裝置符合GB4785《汽車及掛車外部照明和信號裝置的安裝規定》的規定。
1.6車輛防飛濺裝置應符合GB34659《汽車和掛車防飛濺系統性能要求和測量方法》的規定。
1.7所有鉚接保持一定的密度,所有焊縫牢固、光潔、平整。
隨車器材
1、器材布置原則
按戰斗編成和戰斗展開設計器材集成;
按人體工程學原理設計各種器材托架;
按使用邏輯關系和使用頻率放置器材;
站在地面或踏板上2個動作內取用任何器材;
