一、產品概述：

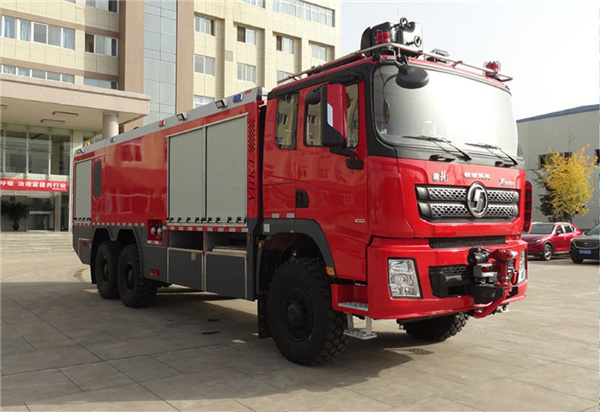

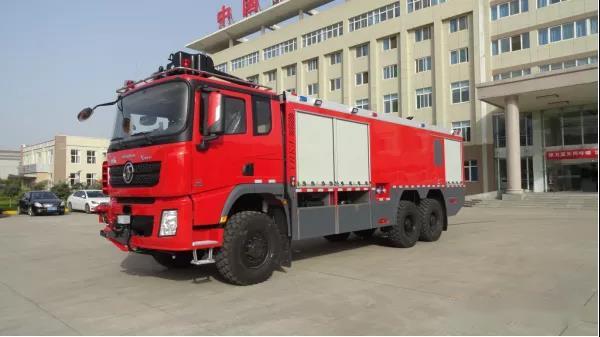

陜汽國六機場消防車是我公司采用新技術、新工藝、使用新材料，專門針對機場滅火需要研發的機場主力泡沫消防車。該車采用國產知名品牌陜汽牌SX2299XD5型二類6X6越野消防車專用底盤改制，功率大、車速高、加速性能、越野性能優異；消防系統采用康明斯ISLe375大功率獨立發動機驅動,配置進口美國大力CB10/100-PSP1600大流量消防泵、進口阿密龍阿密龍PLKD40-80ZB-3356機場消防炮等設備，并應用先進的PLC全智能集成控制操作系統，操作簡單方便，不但能夠在車輛靜止時對大規模消防火災進行撲救，而且還能在高速行進中和復雜地形下進行全工況消防滅火工作，可用于飛機失火救援和乘客疏散，滿足在十萬火急的情況下，在所要求的響應時間內趕到飛機失事地點；也能適用于建筑物等通用消防目的。

另外，該車新穎的外形、科學的水泵系統設計、完備的車輛自保系統和合理齊全的消防器材配置，使其完全符合機場消防工作的實戰需要，是機自場專職消防隊必備的理想主戰消防車輛。

主要特點：

2 設計性能完全按照GB 7956.1-2014及XF39-2016最新標準進行；

2 消防系統由獨立發動機驅動，全方位滿足機場消防車的加速和使用性能；

2 在水泵全功率工作狀態下車輛行駛速度不小于100km/h；

2 配置水、泡沫、干粉滅火劑，滿足機場各類消防滅火工作需要；

2 原裝進口底盤，動力強勁，加速時間短，機動性好，國六排放標準；

2 PLC智能控制系統，不但可實現一鍵式操作，使消防工作快捷、方便；而且可根據消防系統管路壓力反饋?zhàn)詣?dòng)調節發動機轉速，實現穩壓功能，防止水錘作業對消防系統的破壞；

2 獨立發動機與水泵利用離合器連接，為同類消防車中獨有結構，確保發動機無負荷啟動，延長發動機使用壽命。

二、設計原則

該車的設計和制造本著“先進、實用、穩定、高效”的原則，選用先進可靠的設備，在設計時充分考慮到系統和車輛的維修和升級換代，并為其預留平臺，保證該車在較長的時期內都是機動性能較強、功能完善、設備先進、美觀、舒適的滅火救援設備，不斷適應新形式的需要。

2.1整車設計要求

整車性能符合GB 7956.1-2014 《消防車 第1部分 通用技術條件》的規定；

整車性能符合XF39-2016 《消防車 消防要求和試驗方法》的規定；

整車性能符合MH/T7002-2006 《民用航空運輸機場消防站 消防裝備配備》及ICAO-9137-AN/898《國際民用航空組織標準》的規定；

整車消防接口符合GB12514.3-2006 《消防接口 第3部分：卡式消防接口型式和基本參數》的規定；

整車外部照明及信號裝置符合GB 4785-2007《汽車及掛車外部照明和信號裝置的安裝規定》的要求；

所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

所有的連接系統符合中國工業標準；

整車為機場等有效滅火工作而專門設計，可從駕駛室內控制滅火設備及所要求的用于消防救援工作附件。其設計使該車既能夠利用外部水源和消防栓，也能利用其自身儲罐進行滅火工作。

三、方案說明：

    針對招標文件的相關要求和目前國內外機場消防車的最新技術以及我公司的實際情況，擬采用以下技術方案：

四、 整車結構及技術參數：

4.1整車技術參數：

1) 整車外形尺寸：長≤10750mm、寬≤2550mm、高≤3850mm；

2) 整車總重：≤28200kg

3) 發動機功率：405kw

4) 整車比功率：14kw/t

5) 乘員人數：3 人

6) 最高車速：105km/h

7) 發動機無需預熱在常溫7℃以上時滿載加速0～80km/h加速時間：≤40s；

8) 滅火劑噴射率：4800L/min

9) 一次性泡沫混合液噴射量：10000L

10) 在水泵全功率工作狀態下車輛行駛速度：≥ 40km/h

11) 載水量：     8000Kg

12) 載泡沫液量： 2000Kg

13) 干粉量: 450Kg

14) 水泵流量：   100L/s

15) 水泵工作壓力：1.0MPa

16) 主炮流量：80 L/s

17) 主炮射程：水≥80m；泡沫≥70m

18) 車前炮流量：≥30L/s

19) 車前炮射程：≥50m

20) 驅動水泵的獨立發動機： 275Kw（375HP）/2100rpm

4.2底盤性能及技術參數：

1) 底盤型號：陜汽牌SX2299XD5型二類底盤

   生產廠家：陜西汽車集團有限責任公司

2) 驅動形式：6×6

3) 軸距：5000+1400

4) 發動機

型號：WP13.550E63

生產廠家：濰柴動力股份有限公司

型式：六缸直列、渦輪增壓中冷、電控共軌、國VI排放柴油發動機，  DOC+DPF+SCR/ASC 。

排量：12.540L

功率：405千瓦/1900rpm

最大扭矩：2500N.m/950-1140rpm

5) 輪胎類型：395/85R20 20PR越野胎

6) 排放標準：國六排放標準

7) 變速箱：愛立信4500P自動變速箱。

8) 燃油箱：≥200L

9) 電氣：蓄電池2×12V/180AH，設蓄電池主開關。

10) 轉向：液壓助力轉向，方向盤高度和傾角可調，方向盤鎖。

11) 前橋：漢德MAN技術9T盤式轉向橋，鋼板彈簧懸架。

12) 后橋：漢德MAN技術13T單級驅動雙橋，帶輪間差速鎖，鋼板彈簧懸架。

13) 制動：電子制動系統，防抱死制動系統（ABS）,發動機缸內制動，雙回路氣壓制動系統，彈簧儲能斷氣制動。

14) 大梁：槽型直縱梁變截面框架結構。

4.3駕駛室：

1) 類型：德龍X3000加長低頂兩開門駕駛室，高舒適型空氣彈簧司機座椅，駕駛室液壓/空氣懸置，中控門鎖，兩側電動窗，左右兩側電動電熱后視鏡，冷暖空調，天行健終端 ，遠程油門，車下啟動，日間行車燈，定速巡航。

2) 車門： 2門，電動車窗。

3) 駕駛室準乘人數： 3人。

4) 駕駛室翻轉：電動翻轉機構，前翻。

5) 駕駛室內設備：除原車設備外，加裝有消防操作控制面板、100W警報器、回轉警燈開關、示廓燈控制開關、附加電源總開關等。

4.3.1 行車操作面板

1) 底盤儀表板：底盤制造商配備所有必備的儀表及控制。

2) 駕駛室消防泵控制面板及消防炮控制手柄：位于駕駛員及副駕駛員之間。

4.3.2消防操作控制面板

1) 概述：用于上裝的所有儀表及控制位于底盤儀表板上。

2) 警報系統：用于聲音及視覺警報系統的控制，位于底盤儀表板上。

3) 消防泵控制面板：位于駕駛員及副駕駛員之間，其上中部為PLC集中控制的10寸液晶觸摸屏幕，兩側為車前消防炮及車頂消防炮的操作手柄。

4.3.3車頂消防主炮：車身前端頂部安裝有80L/s的電控消防炮。

4.3.4車前消防小炮：位于駕駛室前端保險杠處，流量達30L/s。

4.4 消防系統

4.4.1水泵動力系統：

水泵系統采用獨立發動機驅動，動力強勁，保證在高速行進中即可展開消防工作；水泵與發動機之間采用高性能離合器連接，離合器采用電控氣動方式，可方便地進行發動機與水泵的接合與分離。

1) 背負式獨立發動機

Ø 型號：ISLe 375

Ø 生產廠家：東風康明斯發動機有限公司

Ø 功率： 275Kw /2100rpm

Ø 離合器：國內同類產品所獨有結構，完全安照GB7956要求設計，保證發動機無負載啟動，避免發動機帶載啟動造成的損傷

Ø 安裝位置：發動機與水泵之間

Ø 型號：GTL101A

Ø 最大輸入扭矩：2200N.m

Ø 最大允許轉速：2200rpm

Ø 操作方式：電控氣動，也可手動操作

4.4.2水泵

Ø 型 號: CB10/100-PSP1600

Ø 制造商：美國大力公司

Ø 高強度一體化泵體；耐腐蝕銅合金葉輪，不銹鋼葉輪軸，采用機械密封，機械密封的優點是泄漏量極少，免維護。

Ø 流 量：100L/s

Ø 壓 力：1.0MPa

4.4.3 真空泵

Ø 型 式:大力電動真空泵AP00954

Ø 制造商：美國大力公司

Ø 控制型式：電氣控制

Ø 最大真空度(kPa)：≥85

Ø 引水時間：≤80

Ø 最大吸深：≥7

4.4.4自動壓力平衡裝置：

    利用調節發動機轉速來改變水泵轉速，從而調整水泵出水壓力的原理，通過壓力傳感器的壓力信號，改變水泵的轉速，就可以實現不同要求的出水口壓力，從而達到水壓力平衡的目的，與消防智能控制系統集成在一起。

4.4.5 管路系統：

1) 管路材質：所有水管及閥門接頭為優質不銹鋼材料、柔性橡膠管材料。

2) 水罐吸水管：帶6″碟閥，電-氣操作

3) 外吸水管：泵室兩側各設一個DN150外吸水口，手動蝶閥控制。

4) 泵室兩側各設兩個DN80常壓出水口及控制閥。

5) 車頂主炮供水管： 1個DN100常壓管路，與車頂炮連接，電-氣操作。

6) 車前小炮供水管： 1個DN50常壓管路，與車前小炮連接，電-氣操作。

7) 車體兩側各設2個DN80外注水口。

8) 水罐/泡沫罐罐底、水泵和管路最低處均設有放余水閥。

4.4.6自動環泵泡沫系統：

型號：FSA125型全自動泡沫比例混合器(英國 FSA AUTOMATE公司)

電壓：24V DC

控制比例：1.0%-10.0％無級電腦自動調節，調節比例：0.1％的增、減幅度；

泡沫泵流量: 0.15 l/s～7.5 l/s，水泵流量：6～125 L/S

顯示: 液晶屏實時顯示水、泡沫流量、泡沫混合比例

清洗：一鍵自動沖洗

持續穩定運轉時間：≥6h

系統特點：采用英國 FSA AUTOMATE CO.LTD公司全自動環泵式泡沫比例混合裝置。智能型泡沫比例混合系統。混合系統計量準確，操作設置方便，工作可靠，具備錯誤檢測功能、網絡各節點之間的實時數據通訊、具有人性化的操作界面；自動清洗模式；流量計信號為雙頻信號；實時顯示泡沫和水流量等信息內容。

4.5車頂電控水/泡沫消防炮

1) 制造商：進口阿密龍公司

2) 型 號：PLKD40-80ZB-3356型電控水/泡沫兩用消防炮,帶GPM發泡管，帶駕駛室控制用操作手柄（手柄+無線控制）；

3) 炮體材質：Pyrolite專利鋁合金材質；

4) 安裝位置: 車頂部；

5) 擺動角度：水平旋轉角度: 355°；

6) 俯仰角度: 范圍從俯角：-30°至仰角 70°；

7) 壓力/流量：1.0MPa/最大流量: 4800 L/min分，可通過電動方式降至2400L/min；

8) 最大射程:泡沫射程：≥70m 水射程：≥80m ；

9) 配置駕駛室內手柄操作；控制水炮的俯仰，和水平運動；控制水炮的開啟和關閉；

4.6車前電動遙控炮

1) 型號及名稱：進口阿密龍PSKD30-3463電動遙控炮, 帶可調流量電動噴霧炮頭，帶2吋快插接頭，帶駕駛室控制用操作手柄（手柄+無線控制）。

2) 流量：1900 L/Min（30 L/s）。

3) 射程：≥50 m。

4) 擺動角度：水平旋轉角度: 320°。

5) 俯仰角度: 范圍從俯角：-20°至仰角 45°。

4.7、干粉滅火系統

4.7.1干粉罐：

1）容量：450Kg

2）材質：Q345R，設計符合GB150和GB9019規定，并設有安全閥。

3）干粉罐最高工作壓力：1.4MPa，最低工作壓力0.5MPa，并設有放余氣裝置。

4）干粉噴射系統設有調壓裝置和吹掃裝置。

5）罐剩粉率：≤15%

6）系統管路過流表面設有抗干粉腐蝕性能和良好的密封性。

4.7.2氮?dú)馄浚?/strong>
